उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BTPS
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 5
पैकेजिंग विवरण: मानक लकड़ी
प्रसव के समय: 7 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 200/माह
बीटीपीएस उपलब्ध ब्रांड

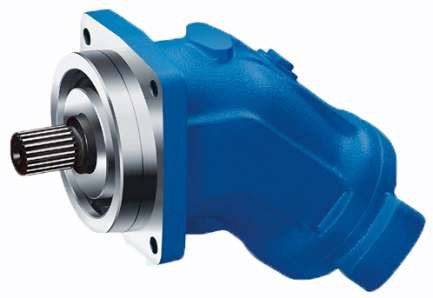

A2FM हाइड्रोलिक मोटर A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80 A2FM90 A2FM107, A2FM125, A2FM160, A2FM180, A2FM200
| सीरीज | ए2एफएम सीरीज़ः6 |
| कामकाजी दबाव | नामित दबाव 315bar, शिखर दबाव 350bar |
| विनिर्देश | 10 से 200 400/450बार 250 से 1000 350/400बार |
| नियंत्रण पद्धति | फ्लश वाल्व और चार्ज वाल्व; राहत वाल्व; संतुलन वाल्व BVD और BVE; गति सेंसर। |
| विशेषताएं |
परिमाणात्मक मोटर्स को खुली और बंद सर्किट में हाइड्रोस्टैटिक ट्रांसमिशन के लिए तिरछी शाफ्ट डिजाइन के साथ अक्षीय शंकु पिंपल रोटर सेट से लैस किया जाता है। मोबाइल और स्थिर अनुप्रयोगों के लिए; आउटपुट गति पंप के प्रवाह और मोटर के विस्थापन पर निर्भर करती है; उच्च दबाव पक्ष और निम्न दबाव पक्ष के बीच दबाव अंतर के साथ आउटपुट टॉर्क बढ़ता है। स्केल का सटीक आकार ड्राइव की स्थिति के अनुसार समायोजित किया जा सकता है; उच्च शक्ति घनत्व के साथ; छोटे आकार के हों; उच्च समग्र दक्षता है; अच्छी स्टार्टअप विशेषताएं हैं; एक आर्थिक डिजाइन है; सीलिंग पिंपल रिंग के साथ एक टुकड़ा कॉपर पिंपल. |
A2FM मोटर्स को खुले और बंद सर्किट में उपयोग के लिए डिज़ाइन किया गया है।
अक्षीय पिस्टन इकाइयों की परियोजना नियोजन, स्थापना और कमीशन को योग्य कर्मियों द्वारा किया जाना चाहिए।
अक्षीय पिस्टन इकाई का उपयोग करने से पहले, संबंधित निर्देश पुस्तिका को पूरी तरह से पढ़ें।
ऑपरेशन के दौरान और उसके तुरंत बाद अक्षीय पिस्टन इकाई से जलन का खतरा। उपयुक्त सुरक्षा उपाय किए जाने चाहिए (जैसे सुरक्षात्मक कपड़े पहनना) ।
अक्षीय पिस्टन इकाई की विशेषताएं विभिन्न परिचालन स्थितियों (प्रचालन दबाव, द्रव तापमान) के कारण भिन्न हो सकती हैं।
काम लाइन बंदरगाहोंः
बंदरगाहों और फिक्सिंग धागे अधिकतम निर्दिष्ट दबाव के लिए डिज़ाइन किए गए हैं।मशीन या प्रणाली के निर्माता को यह सुनिश्चित करना होगा कि कनेक्टिंग तत्वों और लाइनों के सुरक्षा कारक निर्दिष्ट परिचालन स्थितियों (दबाव, प्रवाह, हाइड्रोलिक तेल, तापमान) ।
• कार्य लाइन पोर्ट और कार्य पोर्ट केवल हाइड्रोलिक लाइनों के लिए हैं।
यहाँ दिए गए आंकड़ों और निर्देशों का पालन किया जाना चाहिए।
इस उत्पाद को आईएसओ13849 की सामान्य मशीनरी सुरक्षा अवधारणा के अनुसार एक घटक के रूप में अनुमोदित नहीं किया जा सकता है।
∙ निम्नलिखित सख्त मोर्चे का प्रयोग करें:
· कनेक्टरः
उपयोग किए जाने वाले फिटिंग के सख्त टॉर्क के लिए निर्माता के निर्देशों को देखें।
· माउंटिंग बोल्टः
डीआईएन13 के अनुसार आईएसओ मीट्रिक धागे और एएसएमईबी1 के अनुसार धागे के साथ घुड़सवार बोल्ट के लिए।1, हम VDI2230 के अनुसार व्यक्तिगत आवासों के कसने के टोक़ की जांच करने की सलाह देते हैं।
· अक्षीय पिस्टन इकाई के लिए थ्रेडेड छेदः
अधिकतम अनुमेय कसने का टोक़ MGmax घुमावदार छेद के लिए अधिकतम मूल्य है और इसे पार नहीं किया जाना चाहिए।
लॉकिंग स्क्रू:
अक्षीय पिस्टन इकाई के साथ आपूर्ति की जाने वाली धातु की लॉकिंग स्क्रू के लिए, लॉकिंग स्क्रू के लिए आवश्यक सख्त करने वाले टोक़ MV का उपयोग किया जाना चाहिए।
स्थापना के लिए सावधानी
चालू करने और संचालन के दौरान, अक्षीय पिस्टन इकाई को हमेशा हाइड्रोलिक तेल से भरा जाना चाहिए और हवा के साथ वेंटिलेट किया जाना चाहिए।उपरोक्त सावधानियों का पालन अपेक्षाकृत लंबे समय तक निष्क्रिय रहने के बाद भी किया जाना चाहिए।, चूंकि अक्षीय पिस्टन इकाई हाइड्रोलिक लाइन के माध्यम से हाइड्रोलिक तेल को टैंक में वापस खींच सकती है।
विशेष रूप से "ट्रांसमिशन शाफ्ट अप" स्थापना स्थिति में, तेल भरने और निकास को पूरी तरह से किया जाना चाहिए, अन्यथा तेल मुक्त संचालन जैसे खतरे होंगे।
पंप के आवास में निकासी तेल को उच्चतम निकासी बंदरगाहों (T1, T2) के माध्यम से टैंक में निकाला जाना चाहिए।
कई उपकरणों के संयोजनों के लिए, सुनिश्चित करें कि प्रत्येक उपकरण के लिए संबंधित दबाव से अधिक नहीं है। जब उपकरण के निकासी बंदरगाहों पर एक अंतर दबाव मौजूद है,सामान्य निकासी लाइन को बदल दिया जाना चाहिए ताकि किसी भी परिस्थिति में सभी जुड़े उपकरणों के लिए न्यूनतम अनुमेय दबाव से अधिक न होयदि यह संभव नहीं है, तो यदि आवश्यक हो तो एक अलग नाली लाइन बिछाई जानी चाहिए।
अनुकूल शोर मान प्राप्त करने के लिए, सभी कनेक्शन लाइनों को लोचदार तत्वों से अलग किया जाना चाहिए और टैंक के ऊपर स्थापना से बचना चाहिए।
सभी परिचालन स्थितियों में, निकासी लाइन टैंक में न्यूनतम तेल स्तर से नीचे के बिंदु तक ले जाना चाहिए।
