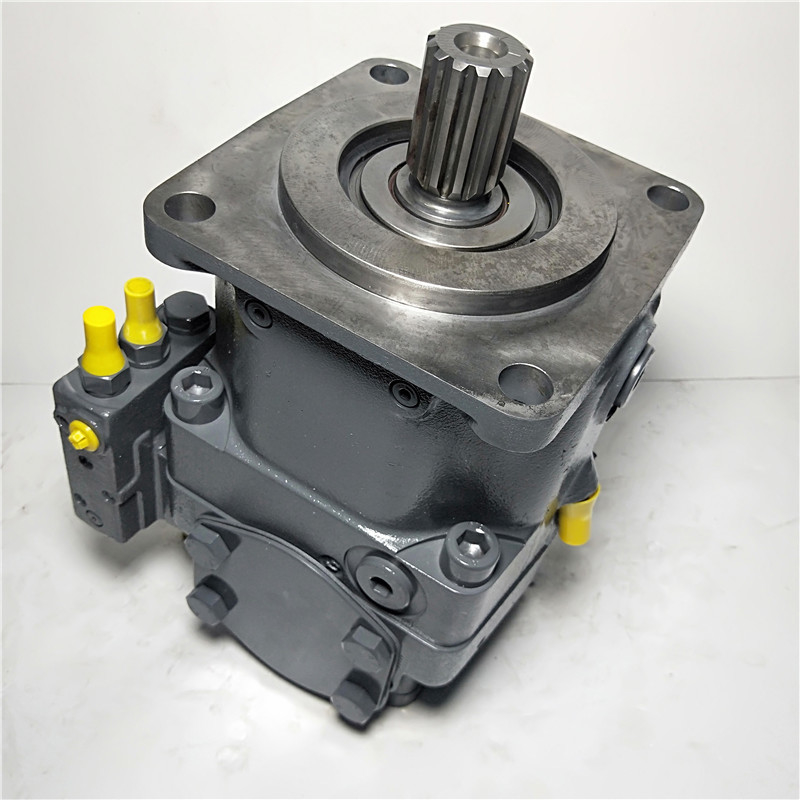

400-450 BAR हाइड्रोलिक पिस्टन पंप A11VLO145 A11VLO260 रेक्स्रोथ अक्षीय पिस्टन पंप

हाइड्रोलिक पंप A11VO A11VLO145 A11VLO260 हाइड्रोलिक पंप AA11VO190

सुरक्षा निर्देश

- A11VO पंपों को खुले सर्किट में उपयोग के लिए डिज़ाइन किया गया है।

- अक्षीय पिस्टन इकाइयों की परियोजना नियोजन, स्थापना और प्रचालन योग्य कर्मियों द्वारा किया जाना चाहिए।

- कृपया अक्षीय पिस्टन इकाई का उपयोग करने से पहले निर्देशिका को ध्यान से पढ़ें।

- ऑपरेशन के दौरान और उसके तुरंत बाद अक्षीय पिस्टन इकाइयों (विशेष रूप से इलेक्ट्रोमैग्नेट) के जलने का खतरा हो सकता है। उपयुक्त सुरक्षा उपाय किए जाने चाहिए (जैसे सुरक्षात्मक कपड़े पहनना) ।

- अक्षीय पिस्टन इकाई की विशेषताएं विभिन्न परिचालन स्थितियों (प्रचालन दबाव, तेल तापमान) के अनुसार भिन्न हो सकती हैं।

- कार्यरत पाइपलाइन तेल आउटलेटः

· अधिकतम निर्दिष्ट दबाव के लिए तेल खोलने और स्थिर धागे डिजाइन।मशीन या प्रणाली के निर्माता को यह सुनिश्चित करना होगा कि कनेक्टिंग तत्वों और लाइनों का सुरक्षा कारक निर्दिष्ट परिचालन स्थितियों (दबाव, प्रवाह, हाइड्रोलिक द्रव, तापमान) ।

· कार्य लाइन तेल आउटलेट और कार्यात्मक तेल आउटलेट का उपयोग केवल हाइड्रोलिक लाइन के लिए किया जाता है।

- दबाव बंद करने वाले वाल्व और दबाव नियंत्रक अतिचाप सुरक्षा सुरक्षा प्रदान नहीं करते हैं। हाइड्रोलिक प्रणाली में राहत वाल्व प्रदान किए जाएंगे।

- इसमें दिए गए आंकड़ों और निर्देशों का पालन किया जाना चाहिए।

- इस उत्पाद को ISO 13849 सामान्य यांत्रिक सुरक्षा अवधारणा के अनुरूप एक घटक के रूप में अनुमोदित नहीं किया जा सकता है।

- निम्नलिखित तंग करने वाले टोक़ का प्रयोग करके:

जोड़ः

कृपया उपयोग किए जाने वाले जोड़ों के कसने के टोक़ के लिए निर्माता के निर्देशों का संदर्भ लें।

· माउंटिंग बोल्टः

डीआईएन 13 और एएसएमई बी 1.1 के अनुसार आईएसओ मीट्रिक धागे वाले घुड़सवारों के लिए, वीडीआई 2230 के अनुसार व्यक्तिगत बक्से के कसने के टोक़ की जांच करने की सिफारिश की जाती है।

अक्षीय पिस्टन इकाई का घुमावदार छेद:

अधिकतम अनुमेय कसने का टोक़ एमजी मैक्स आंतरिक घुमावदार छेद के लिए अधिकतम है और इस मूल्य से अधिक नहीं होना चाहिए।

लॉक स्क्रू:

अक्षीय पिस्टन इकाइयों के साथ आपूर्ति किए जाने वाले धातु लॉकिंग स्क्रू के लिए, लॉकिंग स्क्रू के लिए आवश्यक कसने के टोक़ MV का उपयोग किया जाना चाहिए।

	सीरीज	A11VO अक्षीय पिस्टन चर पंप
	विनिर्देश	40,60,75,95,130,145,190,260
		सीरीज 1
	कामकाजी दबाव	सामान्य दबाव 400bar (40Mpa), शिखर दबाव 450bar (45Mpa)
नियंत्रण मोडः LR शक्ति नियंत्रण DR दबाव नियंत्रण एचडी हाइड्रोलिक नियंत्रण, पायलट दबाव से जुड़ा हुआ आनुपातिक विद्युत चुम्बक के साथ ईपी विद्युत नियंत्रण	विशेषताएं	स्वैश प्लेट अक्षीय पिस्टन परिवर्तनीय पंप का उपयोग ओपन लूप हाइड्रोलिक सिस्टम में हाइड्रोस्टैटिक ट्रांसमिशन के लिए किया जाता है। मुख्य रूप से पैदल चलने में यांत्रिक अनुप्रयोगों के लिए डिज़ाइन किया गया। टैंक को दबाव में रखने या वैकल्पिक रूप से निर्मित ईंधन पंप (इंपेलर) का उपयोग करने की स्थिति में, पंप स्वचालित स्टार्ट और ईंधन भरने की स्थिति में संचालित होता है। विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए विभिन्न नियंत्रण विकल्प प्रदान करें। पावर कंट्रोल विकल्प बाहरी रूप से समायोज्य होते हैं, जब पंप चल रहा होता है। थ्रॉस-शाफ्ट ड्राइव गियर पंप और अक्षीय पिस्टन पंप के लिए उपयुक्त है, अर्थात 100% थ्रॉस-शाफ्ट ड्राइव। आउटपुट प्रवाह ड्राइव गति के आनुपातिक है और qV Max और qV min = 0 के बीच stepless भिन्न हो सकता है।
