उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BTPS
मॉडल संख्या: रेक्सरोथ A11VO श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 2
पैकेजिंग विवरण: लकड़ी का डिब्बा
प्रसव के समय: सात दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 2000 पीसी / वर्ष
विस्थापन: |
55सेमी³ |
उत्पत्ति के प्लेस: |
मानक |
आवेदन: |
उत्खनन |
संरचना: |
पिस्टन प्रकार पंप |
अधिकतम दबाव: |
400-450बार |
वारंटी: |
12 महीने |
सामग्री: |
लोहा |
उत्पाद का नाम: |
ए11वीएलओ60 ए11वीएलओ75 |
विशेषता: |
उच्च दक्षता उच्च दबाव |
विस्थापन: |
55सेमी³ |
उत्पत्ति के प्लेस: |
मानक |
आवेदन: |
उत्खनन |
संरचना: |
पिस्टन प्रकार पंप |
अधिकतम दबाव: |
400-450बार |
वारंटी: |
12 महीने |
सामग्री: |
लोहा |
उत्पाद का नाम: |
ए11वीएलओ60 ए11वीएलओ75 |
विशेषता: |
उच्च दक्षता उच्च दबाव |

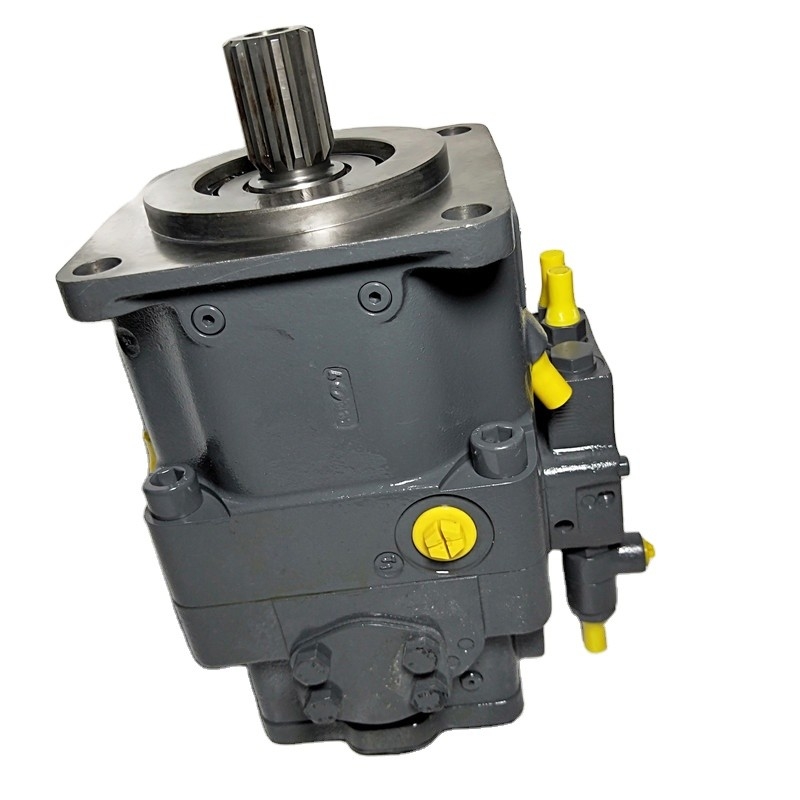

हाइड्रोलिक पंप A11VO A11VLO145 A11VLO260 हाइड्रोलिक पंप AA11VO190
|
अक्षीय पिस्टन परिवर्तनीय पंप A11VO सीरीज 1
सीरीज 1 आकार NG40 से 260 नाममात्र दबाव 350 बार पीक दबाव 400 बार खुला सर्किट |
सुरक्षा निर्देश
- A11VO पंपों को खुले सर्किट में उपयोग के लिए डिज़ाइन किया गया है।
- अक्षीय पिस्टन तत्वों की परियोजना नियोजन, संयोजन और कमीशन को योग्य कर्मियों द्वारा किया जाना चाहिए।
- कार्य लाइन बंदरगाहों और कार्यात्मक बंदरगाहों को केवल हाइड्रोलिक लाइनों के लिए डिज़ाइन किया गया है।
- ऑपरेशन के दौरान और उसके तुरंत बाद अक्षीय पिस्टन तत्वों (विशेष रूप से विद्युत चुंबक) के जलने का खतरा हो सकता है।सुरक्षात्मक वस्त्र पहनना).
- अक्षीय पिस्टन तत्व (प्रचालन दबाव, तेल तापमान) के संचालन की स्थितियों के आधार पर, विशेषताएं बदल सकती हैं।
- दबाव तेल बंदरगाहः
अधिकतम निर्दिष्ट दबाव के लिए तेल खोलने और फिक्स्ड थ्रेड डिजाइन।मशीन या प्रणाली के निर्माता को यह सुनिश्चित करना होगा कि कनेक्टिंग तत्वों और लाइनों का सुरक्षा कारक निर्दिष्ट परिचालन स्थितियों (दबाव, प्रवाह, हाइड्रोलिक द्रव, तापमान) ।
- इसमें दिए गए आंकड़ों और निर्देशों का पालन किया जाना चाहिए।
- निम्नलिखित तंग करने वाले टोक़ का प्रयोग करके:
अक्षीय पिस्टन तत्वों के लिए घुमावदार छेदः
अधिकतम अनुमेय कसने का टोक़ एमजी मैक्स घुमावदार छेद के लिए अधिकतम है और इस मूल्य से अधिक नहीं होना चाहिए।
जोड़ः
कृपया उपयोग किए गए जोड़ों के संपीड़न टोक़ के लिए निर्माता के निर्देशों का संदर्भ लें।
· फिक्सिंग स्क्रू:
डीआईएन 13 के अनुरूप फिक्स्ड स्क्रू के लिए, हम अनुशंसा करते हैं कि वीडीआई 2230 के अनुसार तनाव टोक़ को अलग से जांचें।
लॉक स्क्रू:
अक्षीय पिस्टन तत्व के साथ आपूर्ति किए गए धातु लॉकिंग स्क्रू के लिए, लॉकिंग स्क्रू के लिए आवश्यक सख्त टोक़ MV लागू करें।
- उत्पाद घटक को डीआईएन एन आईएसओ 1384 9 की सामान्य मशीन सुरक्षा अवधारणा के अनुसार प्रमाणित और अनुमोदित नहीं किया गया है।
|
सीरीज | A11VO अक्षीय पिस्टन चर पंप |
| विनिर्देश | 40,60,75,95,130,145,190,260 | |
| सीरीज 1 | ||
| कामकाजी दबाव | सामान्य दबाव 400bar (40Mpa), शिखर दबाव 450bar (45Mpa) | |
|
नियंत्रण मोडः LR शक्ति नियंत्रण DR दबाव नियंत्रण एचडी हाइड्रोलिक नियंत्रण, पायलट दबाव से जुड़ा हुआ आनुपातिक विद्युत चुम्बक के साथ ईपी विद्युत नियंत्रण |
विशेषताएं |
स्वैश प्लेट अक्षीय पिस्टन परिवर्तनीय पंप का उपयोग ओपन लूप हाइड्रोलिक सिस्टम में हाइड्रोस्टैटिक ट्रांसमिशन के लिए किया जाता है। मुख्य रूप से पैदल चलने में यांत्रिक अनुप्रयोगों के लिए डिज़ाइन किया गया। टैंक को दबाव में रखने या वैकल्पिक रूप से निर्मित ईंधन पंप (इंपेलर) का उपयोग करने की स्थिति में, पंप स्वचालित स्टार्ट और ईंधन भरने की स्थिति में संचालित होता है। विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए विभिन्न नियंत्रण विकल्प प्रदान करें। पावर कंट्रोल विकल्प बाहरी रूप से समायोज्य होते हैं, जब पंप चल रहा होता है। थ्रॉस-शाफ्ट ड्राइव गियर पंप और अक्षीय पिस्टन पंप के लिए उपयुक्त है, अर्थात 100% थ्रॉस-शाफ्ट ड्राइव। आउटपुट प्रवाह ड्राइव गति के आनुपातिक है और qV Max और qV min = 0 के बीच stepless भिन्न हो सकता है। |
| REXR0TH सीरीज |
A4V 40/56/71/90/125/250, A4VFO28 A4VSO 40/45/50/56/71/125/180/250/355/500/750/1000 |
| REXR0TH सीरीज |
A4VF500, A4VTG71/90, A4VHW90 A4VG 28/40/45/56/71/90/105/125/140/175/180/250/500 |
| REXR0TH सीरीज | A10VSO 16/18/28/45/52/63/71/85/100/140/180 |
| REXR0TH सीरीज | A10VG 18/28/45/63, A10VM 18/35/63 |
| REXR0TH सीरीज | A10V 43/63/74/85/100/140, A10VD 17/23/28/40/43/71 |
| REXR0TH सीरीज | A10VO 10/18/28/45/52/53/60/63/71/72 |
| REXR0TH सीरीज | A10VE 43/45/60, A10VEC60, A10VSF28 |
| REXR0TH सीरीज | A11VO 40/60/75/95/110/130/145/160/175/190/200/210/250/260/280 |
| REXR0TH सीरीज |
A11VG 12/19/35/50, A11VLO190/260 A11V 130/145/160/175/190 |
| REXR0TH सीरीज |
A2F 05/12/23/28/55/80/107/160/200/250/355/500/1000 A2VK12/28, A2V 225/500/915 |
| REXR0TH सीरीज |
A2FO 10/12/16/23/28/32/45/56/63/80/90/107/125/160/180/200/250/500 A2FE 23/28/32/45/56/63/80/107/125/160/180/200/250/355/500/1000 A2FM 23/28/32/45/56/63/80/107/125/160/180/200/250/355/500/1000 |
| REXR0TH सीरीज | A7V 20/28/55/58/80/107/160/200/225/250/355/500/1000 |
| REXR0TH सीरीज | A7VO 12/28/55/80/107/160/172/200/250/355/500 |
| REXR0TH सीरीज |
A8VO 55/80/107/140/160/200 A8V 55/59/80/86/107/115/160/172/200 |
| REXR0TH सीरीज | AP2D 12/16/21/25/36 |
| REXR0TH सीरीज | A15VSO 175/210 |
| REXR0TH सीरीज |
A6VE 28/55/80/107/160/200/250, A6V28 A6VM 28/55/80/107/115/140/160/200/250/355/500/1000 |
